AUGO

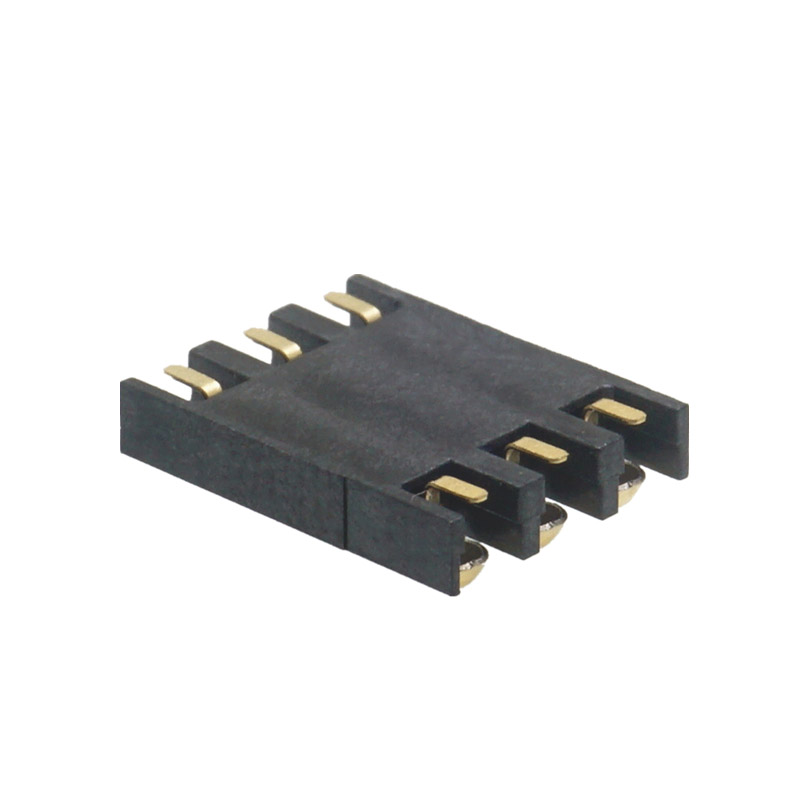

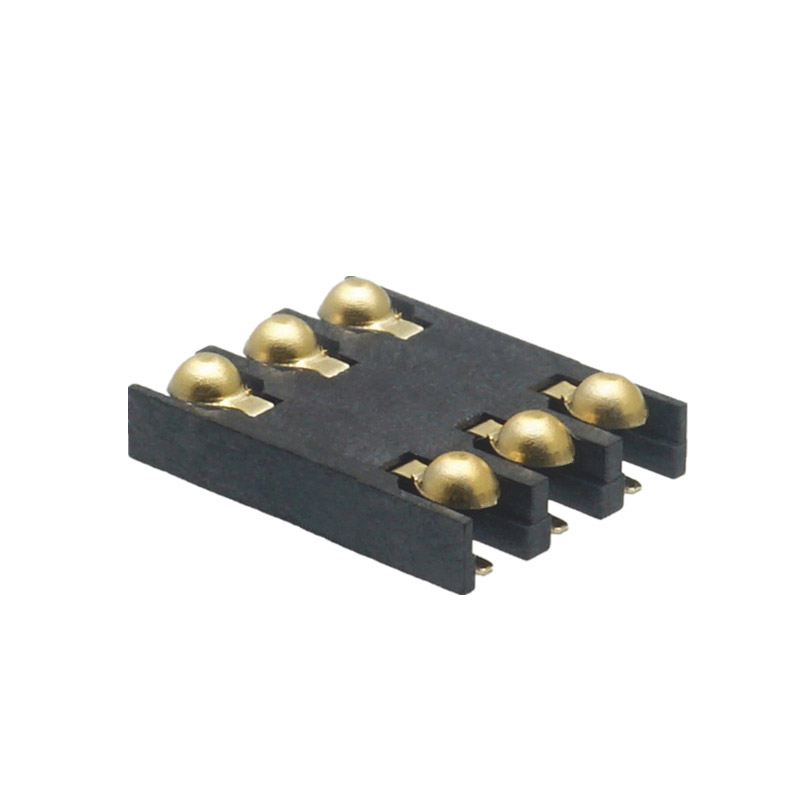

6pin卡座 镀金弹片 高度1.8mm

  • 规格:10*7.6*1.8
  • 型号:BC-25-6PD180
  • 包装:800PCS/盘
  • 寿命:5000次
产品特点:
垂直正压式,2.5间距6PIN,弹片镀金,小体积电池座适用于卡座及小型移动设备电信号连接。
适用范围:
战术照明灯具、扫描仪、对讲机、手机等各类手持终端。

详细参数

技术参数:
额定负荷:2.0A 12V DC
接触电阻:100mΩ Max
绝缘阻抗:100MΩ Min AC500V(50~60Hz)1Minute
工作温度:-25℃~85℃
工作寿命:5000cycles
可 焊 性:245℃±5℃ 3S±1S
耐焊接热:260℃±5℃ 3S±1S

使用范围扫描仪、对讲机、手机等各类手持终端

注意事项:
手工焊接:使用30W烙铁,烙铁尖端温度不超过350℃,焊接时间3S。
波峰焊/回流焊:峰值温度不超过260℃,焊接时间不超过5S。(焊接温度曲线参考如下)

弹片电池座焊接温度曲线

尺寸图纸

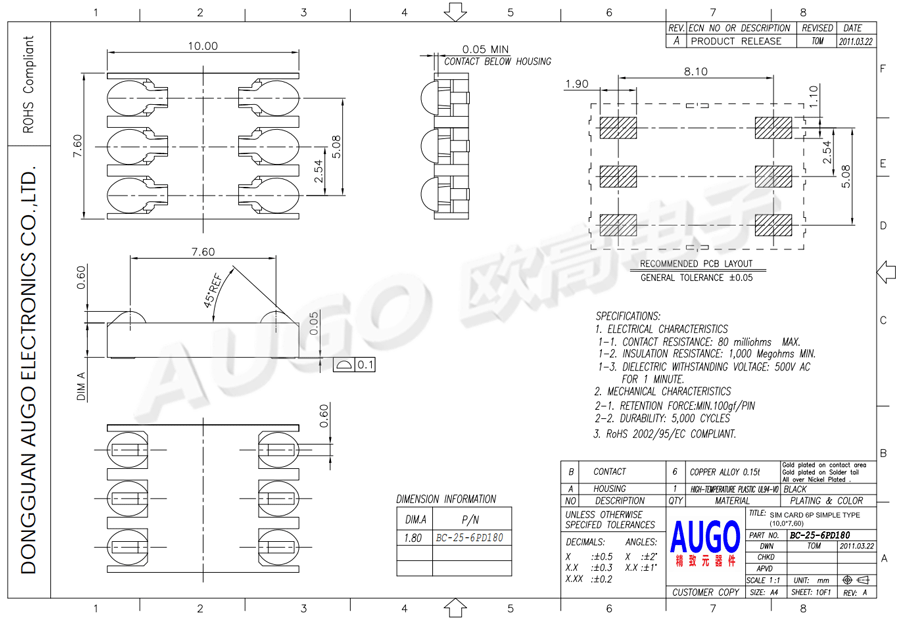

 6PIN卡座尺寸图
