AUGO

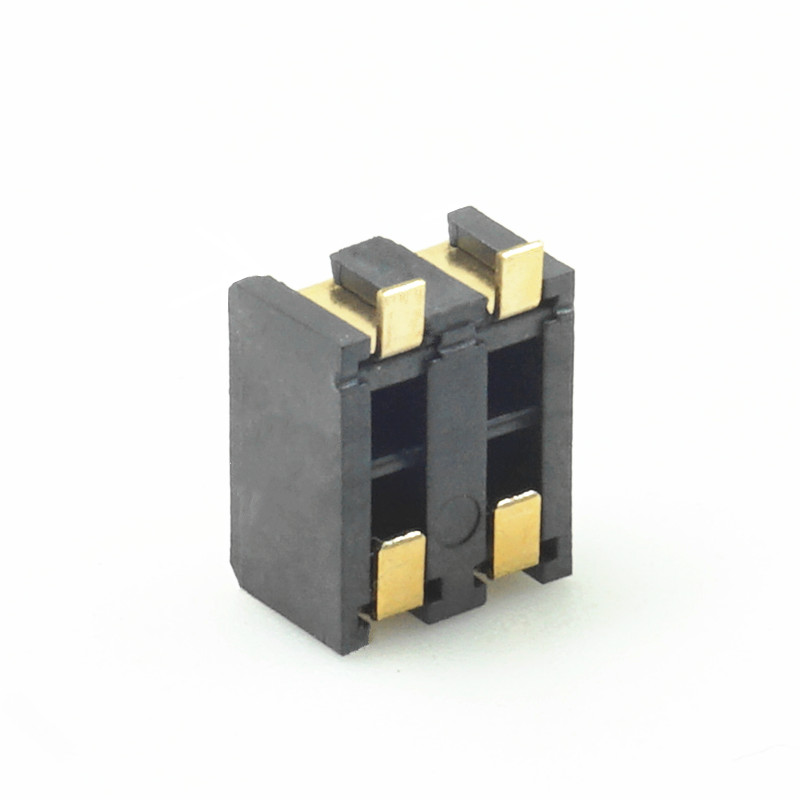

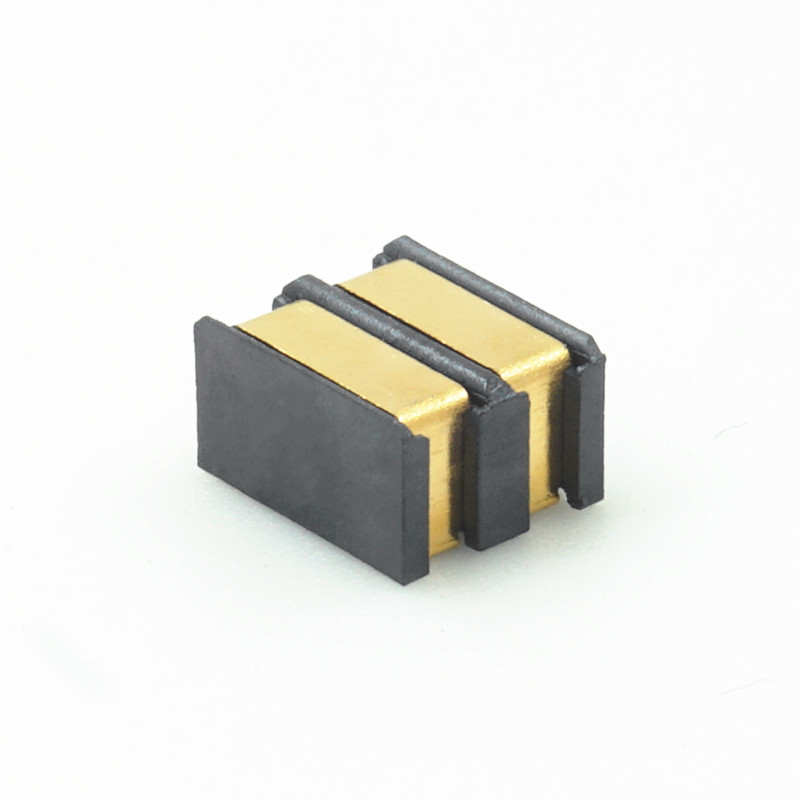

2PIN镀金触片电池座 间距2.5mm SMD贴片 电流3A

  • 规格:L6.0*W5.0*H3.4
  • 型号:AUGO-BF-25-2PD340
  • 包装:盘装
  • 寿命:10000cycles
2PIN镀金触片电池座,间距2.5mm,SMD贴片,电流3A

详细参数

技术参数:
额定负荷:3A 30V DC
接触电阻:30mΩ Max
绝缘阻抗:500MΩ Min AC500V(50~60Hz)1Minute
工作温度:-40℃~125℃
工作寿命:10000cycles
可 焊 性:245℃±5℃ 3S±1S
耐焊接热:260℃±5℃ 3S±1S

使用范围扫描仪、对讲机、手机等各类手持终端

注意事项:
手工焊接:使用30W烙铁,烙铁尖端温度不超过350℃,焊接时间3S。
波峰焊/回流焊:峰值温度不超过260℃,焊接时间不超过5S。(焊接温度曲线参考如下)

弹片电池座焊接温度曲线

尺寸图纸

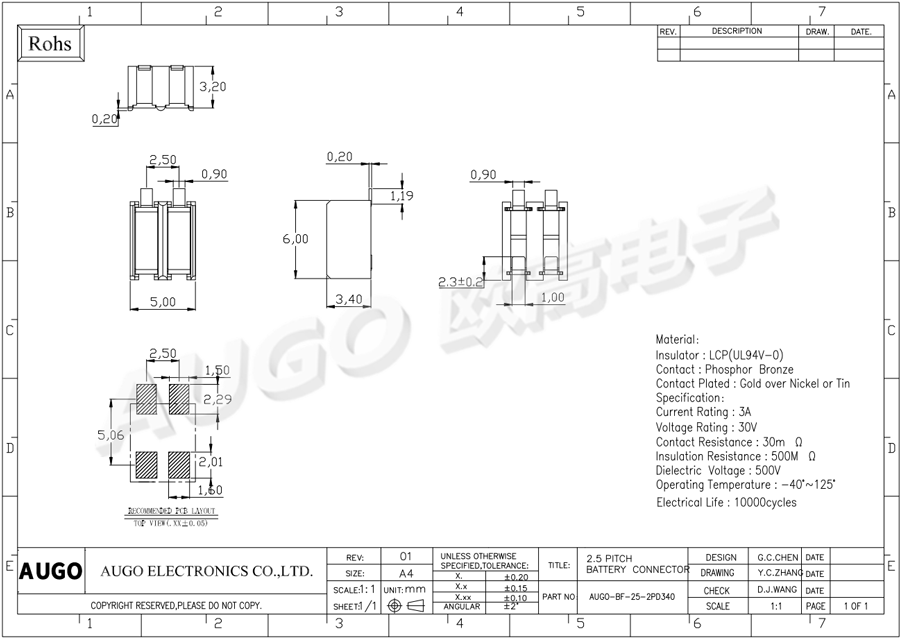

2.5间距2PIN触片电池座尺寸图
