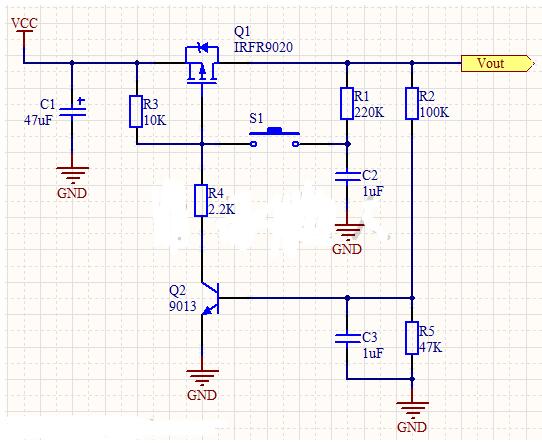

本例电路可通过开关S1实现开关机。按第一次时开机，第二次关机。
整个电路的工作过程：
我们先看电路初始状态：
当电路上电，开关S1还未按下时。Q1是截止的，Vout没有输出。电容C2上的电压为低电平。三极管Q2也是截止的。
当开关S1按下时，由于电容C2上的电压为低电平，所以在S1按下时，将Q1的栅极G电位拉低，使PMOS管Q1导通，Vout有电源输出。
同时，Vout上的电压，经分压电阻R2和R5使三极管Q2饱和导通，进一步的拉低Q1的栅极，使Q1能够完全导通。电路开机完成。电容C2通过电阻R1充电，为再次按键关机做准备。
当需要关机时，按下开关S1，电容C2上的高电平也会拉高Q1栅极高电平，使PMOS管截止，Vout没有输出，Q2三极管基极无偏置电压，也会截止。电容C2通过电阻R1，Vout的负载进行放电，又恢复到初始状态，为电路开机做准备。
这里电容C3对负载波动起到一定的抗干扰作用。
注意：
本例电路有一个缺陷，所以不能用在实际的产品当中。当我们开机时，若按住S1的时间过久，马上就会使Q1截止而关机，发生“追尾”。
