AUGO

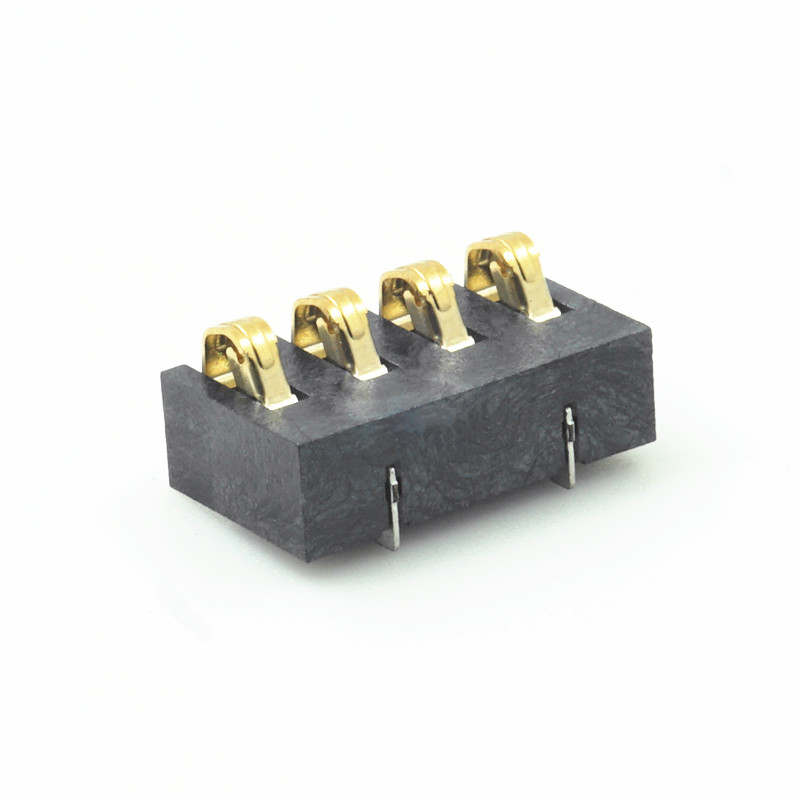

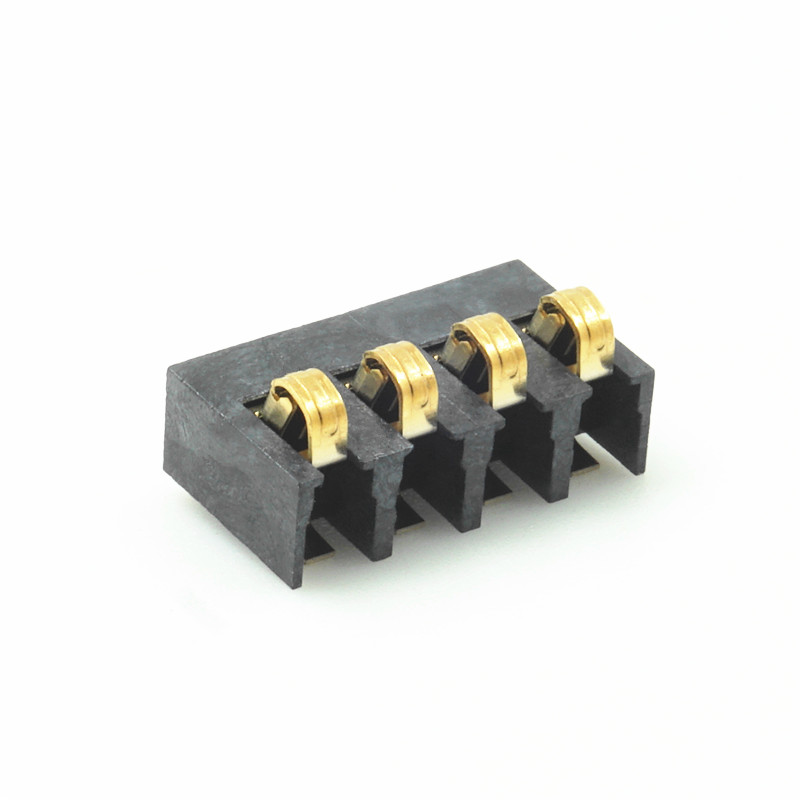

镀金电池座4PIN位间距3.0mm SMD贴片 总高度5.4mm 弹高1.9mm

  • 规格:L12.0*W6.8*H540
  • 型号:AUGO-BC-17-4PD540C
  • 包装:盘装
  • 寿命:5000cycles
镀金电池座4PIN位间距3.0mm,SMD贴片,总高度5.4mm,弹高1.9mm

详细参数

技术参数:
额定负荷:3A 24V DC
接触电阻:30mΩ Max
绝缘阻抗:100MΩ Min AC500V(50~60Hz)1Minute
工作温度:-40℃~85℃
工作寿命:5000cycles
可 焊 性:245℃±5℃ 3S±1S
耐焊接热:260℃±5℃ 3S±1S

使用范围扫描仪、对讲机、手机等各类手持终端

注意事项:
手工焊接:使用30W烙铁,烙铁尖端温度不超过350℃,焊接时间3S。
波峰焊/回流焊:峰值温度不超过260℃,焊接时间不超过5S。(焊接温度曲线参考如下)

弹片电池座焊接温度曲线

尺寸图纸

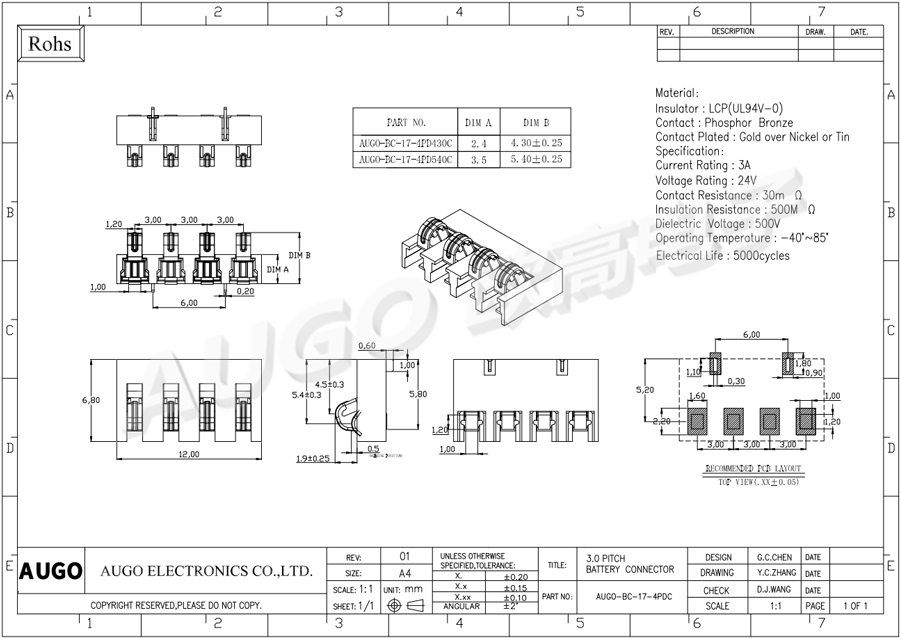

4PIN3.0PH电池座尺寸图
