AUGO

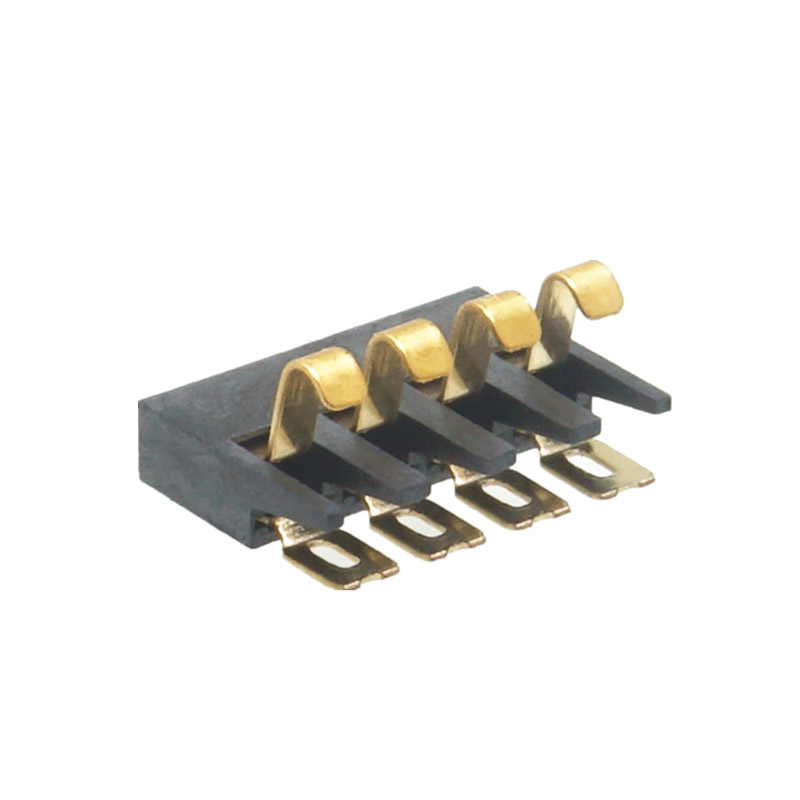

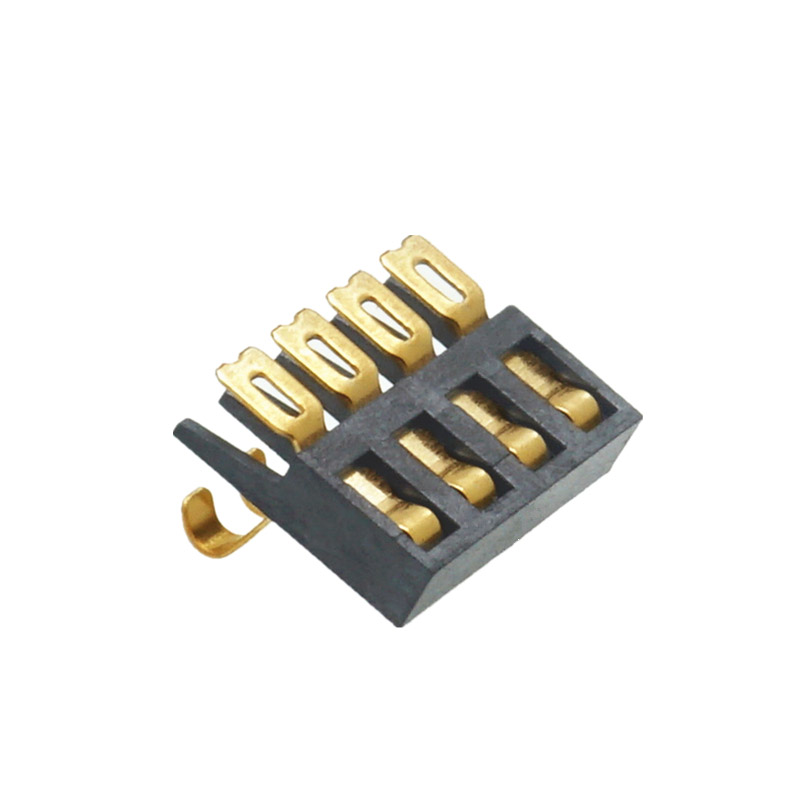

点菜宝电池座 4P2.0间距弹片式

  • 规格:L8.0*W6.0*H3.9
  • 型号:AUGO-BC-20-4PD390
  • 包装:800PCS/盘
  • 寿命:5000cycles
产品特点:
加高弹片设计,2.0mm间距4PIN锂电池连接器
适用范围:
扫描仪、点菜宝、对讲机、POS机等各类手持终端

详细参数

技术参数:
额定负荷:2.0A 12V DC
工作温度:-25℃~85℃
工作寿命:5000cycles

接触电阻:100mΩ Max
绝缘阻抗:100MΩ Min AC500V(50~60Hz)1Minute
可 焊 性:245℃±5℃ 3S±1S
耐焊接热:260℃±5℃ 3S±1S

使用范围扫描仪、对讲机、手机等各类手持终端

注意事项:
手工焊接:使用30W烙铁,烙铁尖端温度不超过350℃,焊接时间3S。
波峰焊/回流焊:峰值温度不超过260℃,焊接时间不超过5S。(焊接温度曲线参考如下)

弹片电池座焊接温度曲线



尺寸图纸

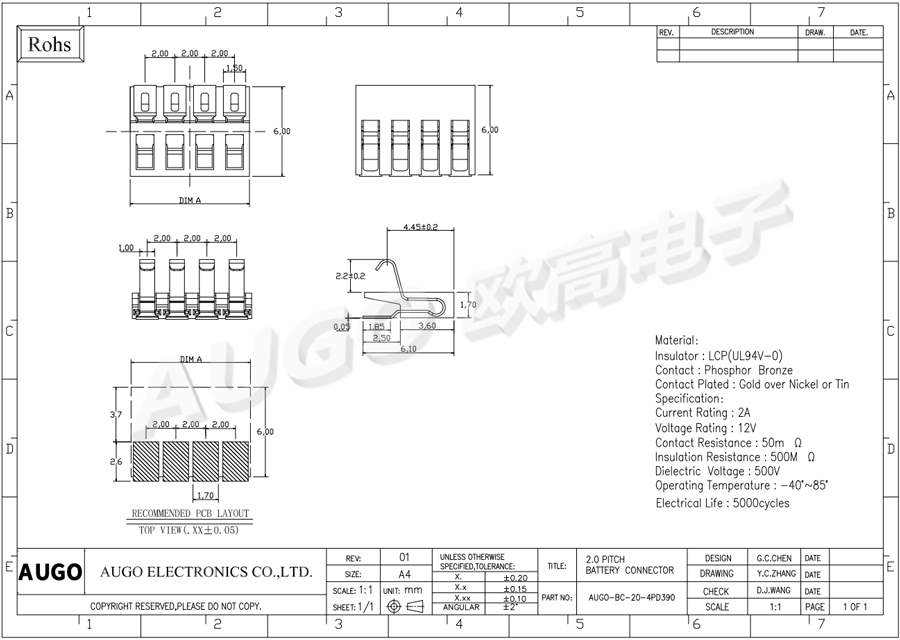

点菜宝电池座尺寸图
