侧压弹片电池座

主页 > 产品中心 > 电池连接器 > 侧压弹片电池座 >

AUGO

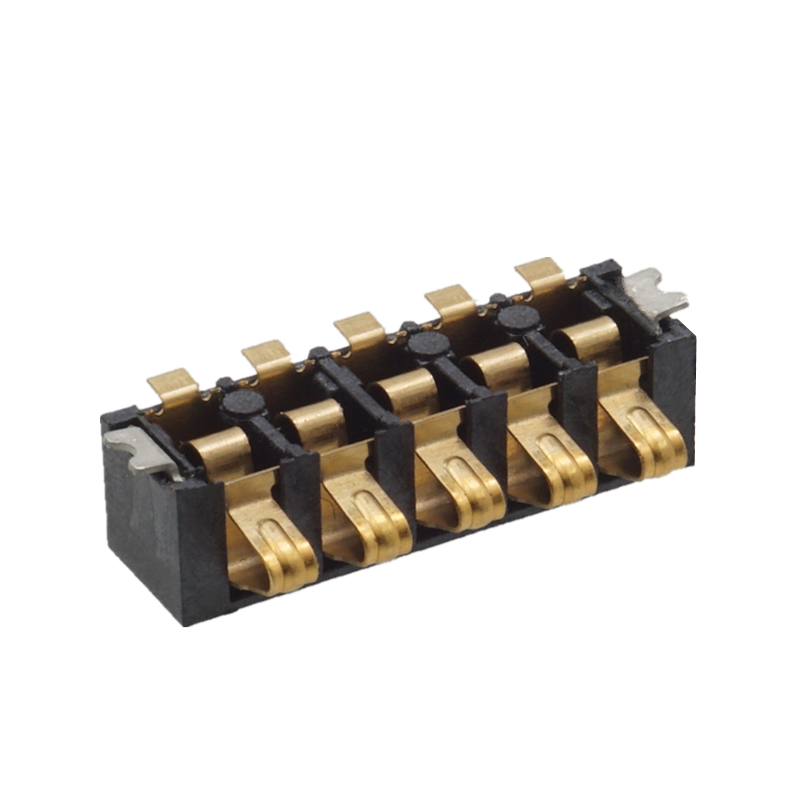

侧压电池座 2.5PH 2~6P可供设计选择

  • 规格:W4.0*h3.8
  • 型号:AUGO-BC-15H380
  • 包装:800PCS/盘
  • 寿命:5000cycles
产品特点
侧压式弹片设计,2-6PIN可供选择,间距2.5mm,高度3.8mm
适用范围:
扫描仪、对讲机、手机等各类手持终端

详细参数

技术参数:
可 焊 性:245℃±5℃ 3S±1S
耐焊接热:260℃±5℃ 3S±1S
额定负荷:2.0A 12V DC
接触电阻:100mΩ Max
绝缘阻抗:100MΩ Min AC500V(50~60Hz)1Minute
工作温度:-25℃~85℃
工作寿命:5000cycles

使用范围扫描仪、对讲机、手机等各类手持终端

注意事项:
手工焊接:使用30W烙铁,烙铁尖端温度不超过350℃,焊接时间3S。
波峰焊/回流焊:峰值温度不超过260℃,焊接时间不超过5S。(焊接温度曲线参考如下)

弹片电池座焊接温度曲线



尺寸图纸

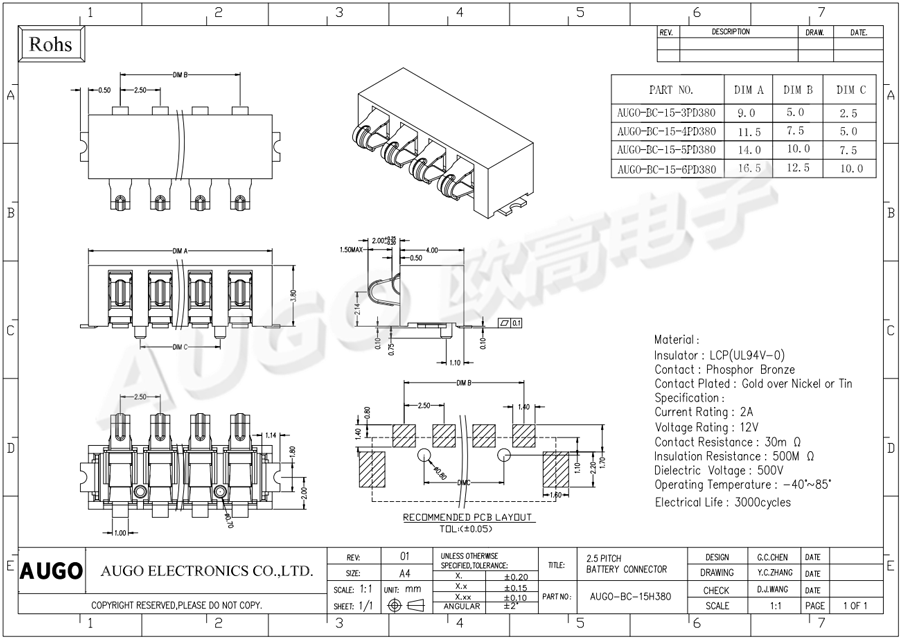

侧压式电池座尺寸图BC-15
