正压弹片电池座

主页 > 产品中心 > 电池连接器 > 正压弹片电池座 >

AUGO

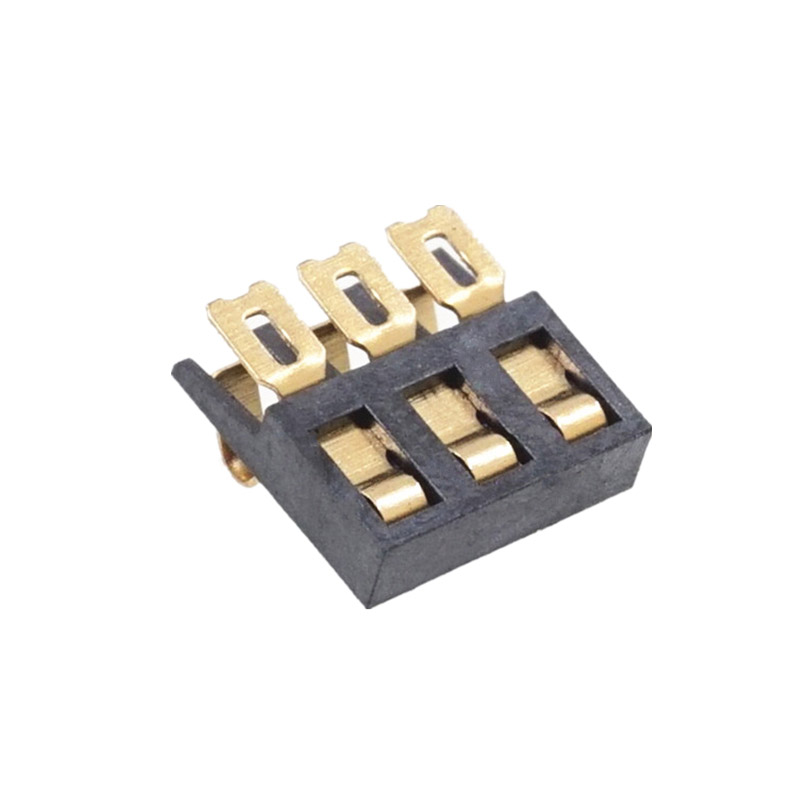

2.0间距3PIN电池座 小体积 L6.0*W6.0*H3.1

  • 规格:L6.0*W6.0*H3.1
  • 型号:AUGO-BC-20-3PD310
  • 包装:1500PCS/盘
  • 寿命:5000次
产品特点:
超薄塑胶厚度,2.0间距3PIN,弹片镀金,小体积电池座适用于小型移动设备电信号连接。
适用范围:
战术照明灯具、扫描仪、对讲机、手机等各类手持终端。

详细参数

技术参数:
额定负荷:2.0A 12V DC
接触电阻:100mΩ Max
绝缘阻抗:100MΩ Min AC500V(50~60Hz)1Minute
工作温度:-25℃~85℃
工作寿命:5000cycles
可 焊 性:245℃±5℃ 3S±1S
耐焊接热:260℃±5℃ 3S±1S

使用范围扫描仪、对讲机、手机等各类手持终端

注意事项:
手工焊接:使用30W烙铁,烙铁尖端温度不超过350℃,焊接时间3S。
波峰焊/回流焊:峰值温度不超过260℃,焊接时间不超过5S。(焊接温度曲线参考如下)

弹片电池座焊接温度曲线


尺寸图纸

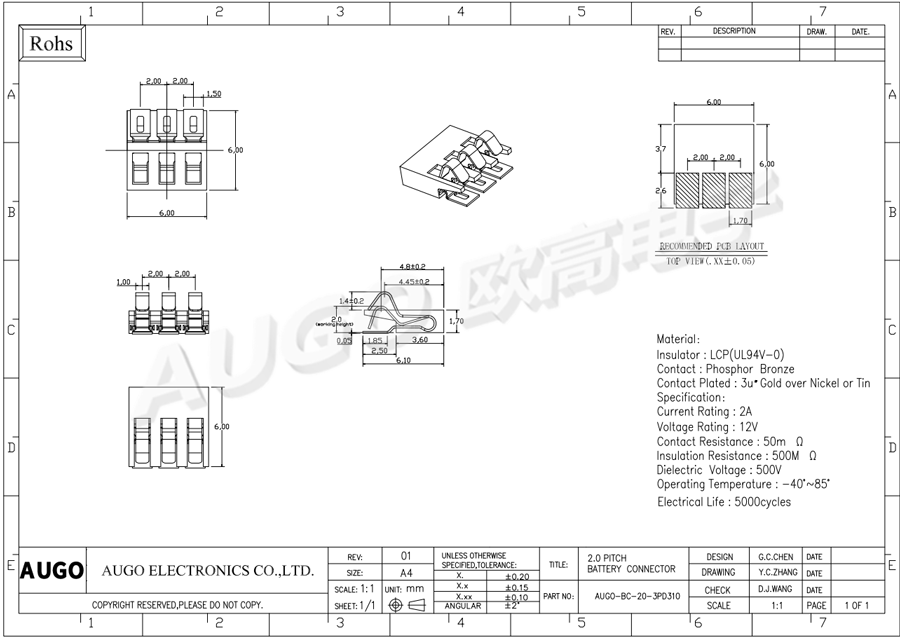

2.0间距3p电池座尺寸图

欧高优势

应用领域
