正压弹片电池座

主页 > 产品中心 > 电池连接器 > 正压弹片电池座 >

AUGO

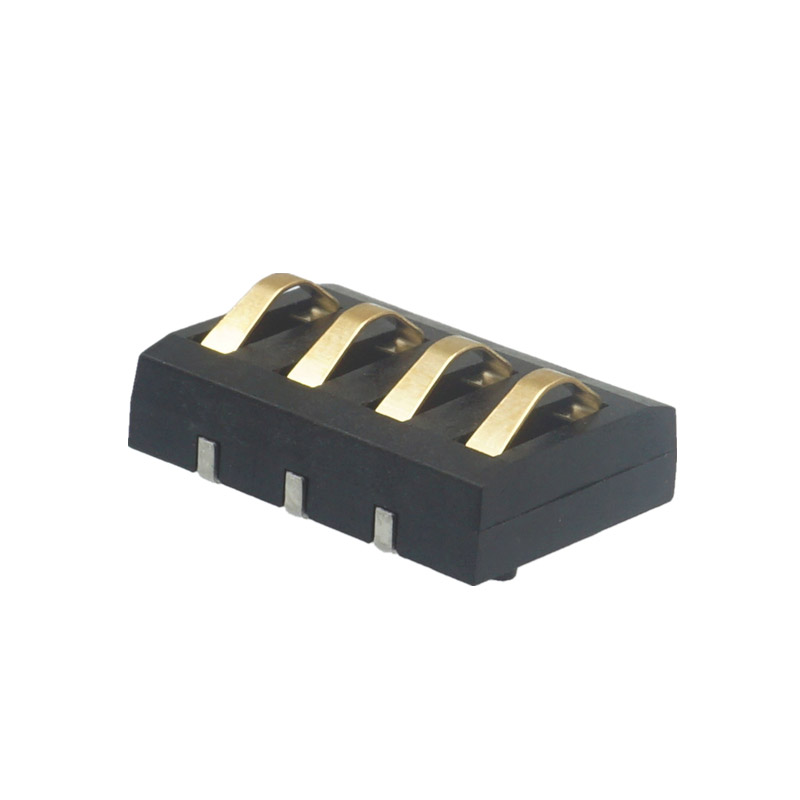

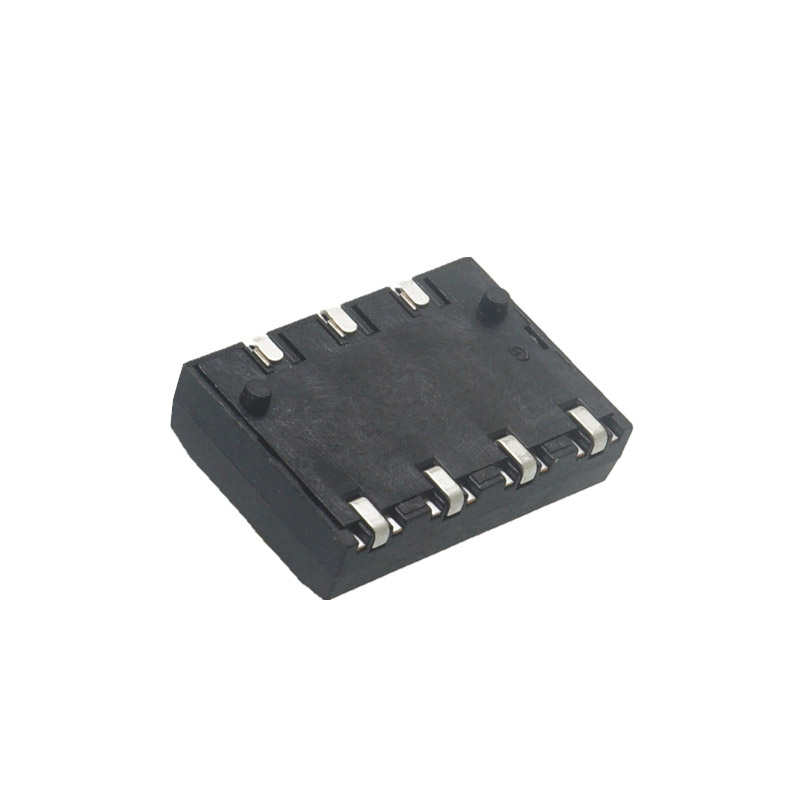

大电流电池连接器 BC-40系列 2-6P

  • 规格:W11.0*H4.0
  • 型号:AUGO-BC-40-4PD565
  • 包装:600PCS/盘
  • 寿命:10000cycles
注意事项:
手工焊接:使用30W烙铁,烙铁尖端温度不超过350℃,焊接时间3S。
波峰焊/回流焊:峰值温度不超过260℃,焊接时间不超过5S。
适用范围:
应用于商用机器人等大功率智能设备电源连接器

详细参数

技术参数:
额定负荷:3.0A 30V DC
接触电阻:100mΩ Max
绝缘阻抗:100MΩ Min AC500V(50~60Hz)1Minute
工作温度:-25℃~85℃
工作寿命:10000cycles
可 焊 性:245℃±5℃ 3S±1S
耐焊接热:260℃±5℃ 3S±1S

使用范围扫描仪、对讲机、手机等各类手持终端

注意事项:
手工焊接:使用30W烙铁,烙铁尖端温度不超过350℃,焊接时间3S。
波峰焊/回流焊:峰值温度不超过260℃,焊接时间不超过5S。(焊接温度曲线参考如下)

弹片电池座焊接温度曲线



尺寸图纸

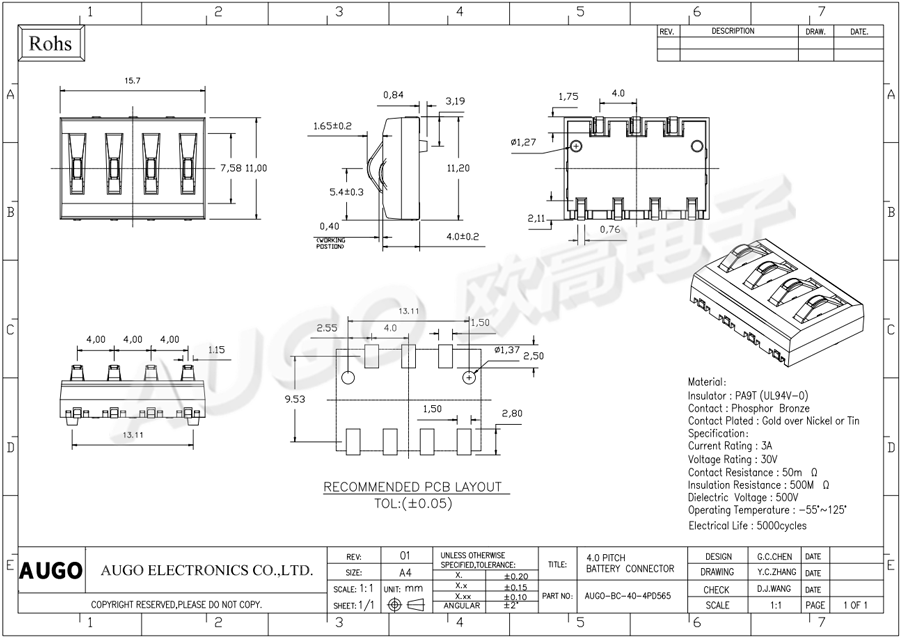

大电流电池连接器尺寸图
