正压弹片电池座

主页 > 产品中心 > 电池连接器 > 正压弹片电池座 >

AUGO

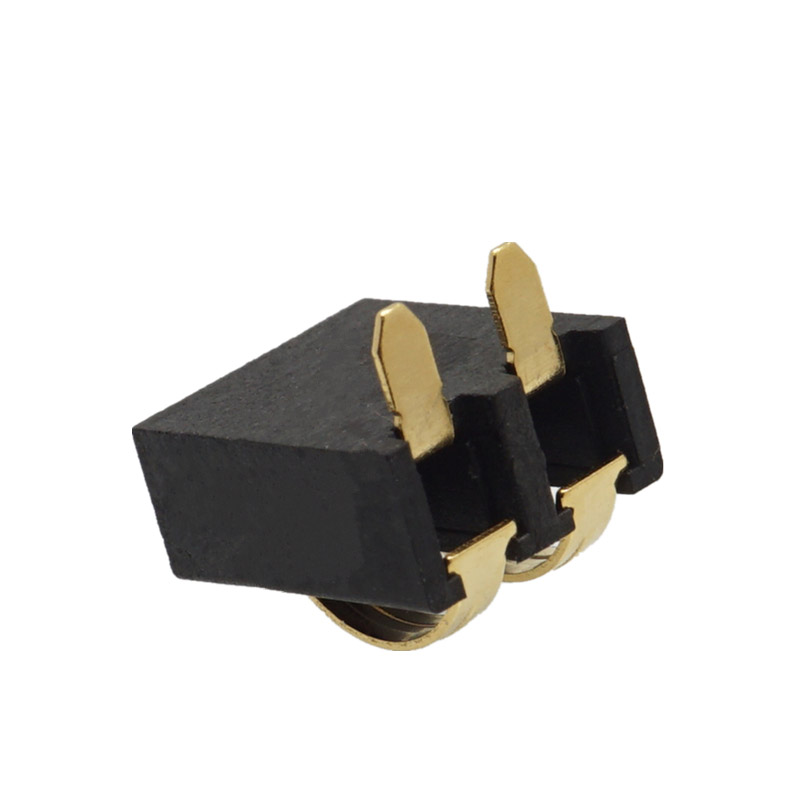

电动工具电池连接器 L11.0*W8.5*H3.8

  • 规格:L11.0*W8.5*H3.8
  • 型号:AUGO-BC-35-3PD550C
  • 包装:100PCS/盒
  • 寿命:20000cycles
注意事项:
手工焊接:使用30W烙铁,烙铁尖端温度不超过350℃,焊接时间3S。
波峰焊/回流焊:峰值温度不超过260℃,焊接时间不超过5S。
适用范围:
圆弧形弹片设计,弹片采用铍铜材质,镀金处理,适用于各种大电流手持工具

详细参数

技术参数:
可 焊 性:245℃±5℃ 3S±1S
耐焊接热:260℃±5℃ 3S±1S
额定负荷:3.0A 12V DC
接触电阻:100mΩ Max
绝缘阻抗:100MΩ Min AC500V(50~60Hz)1Minute
工作温度:-25℃~85℃
工作寿命:5000cycles

使用范围电动工具、大哥大手机、户外摄像机等各类移动设备

注意事项:
手工焊接:使用30W烙铁,烙铁尖端温度不超过350℃,焊接时间3S。
波峰焊/回流焊:峰值温度不超过260℃,焊接时间不超过5S。(焊接温度曲线参考如下)

弹片电池座焊接温度曲线

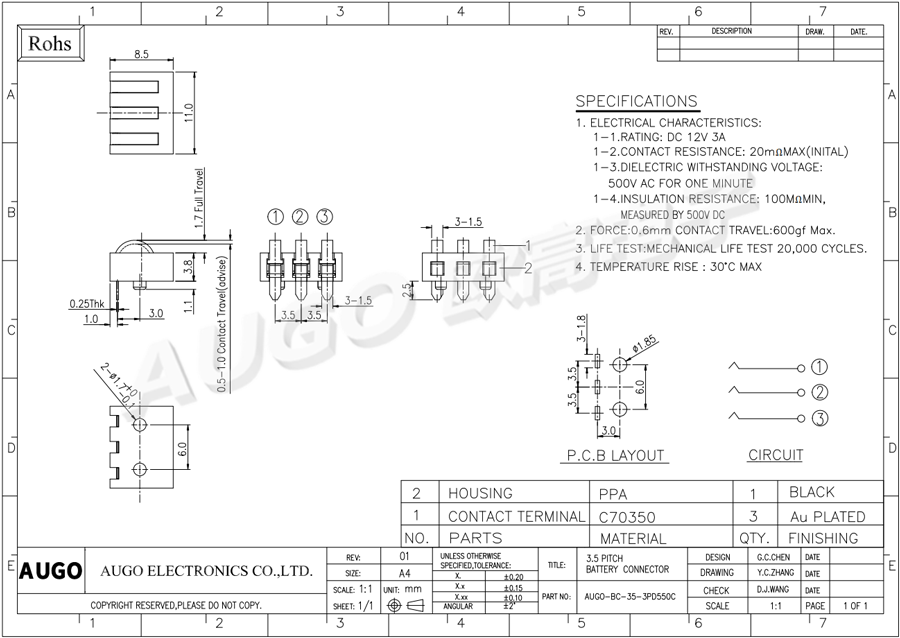

尺寸图纸

电动工具电池连接器尺寸图
