正压弹片电池座

主页 > 产品中心 > 电池连接器 > 正压弹片电池座 >

AUGO

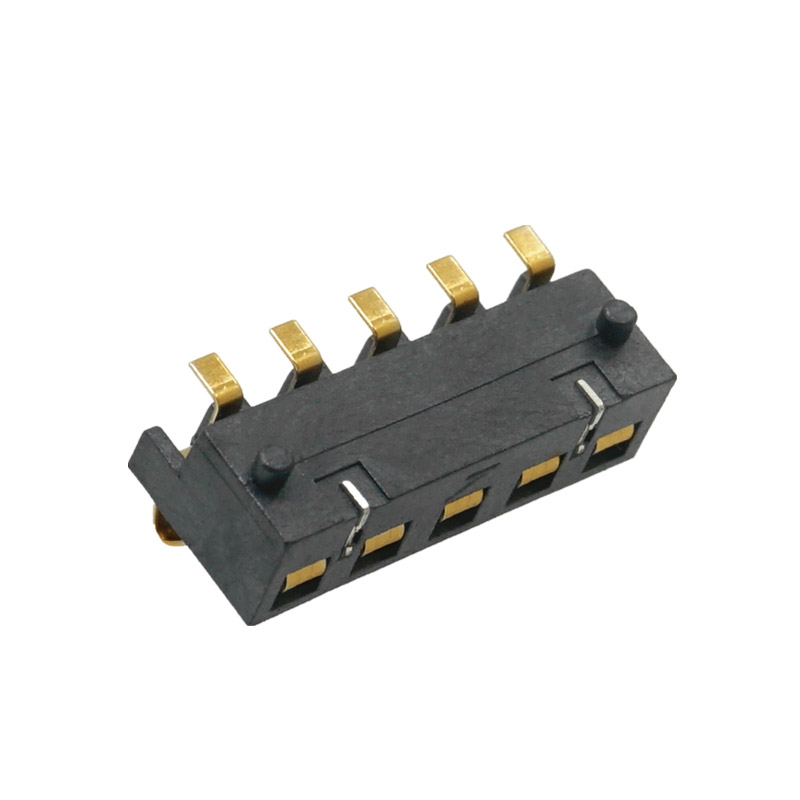

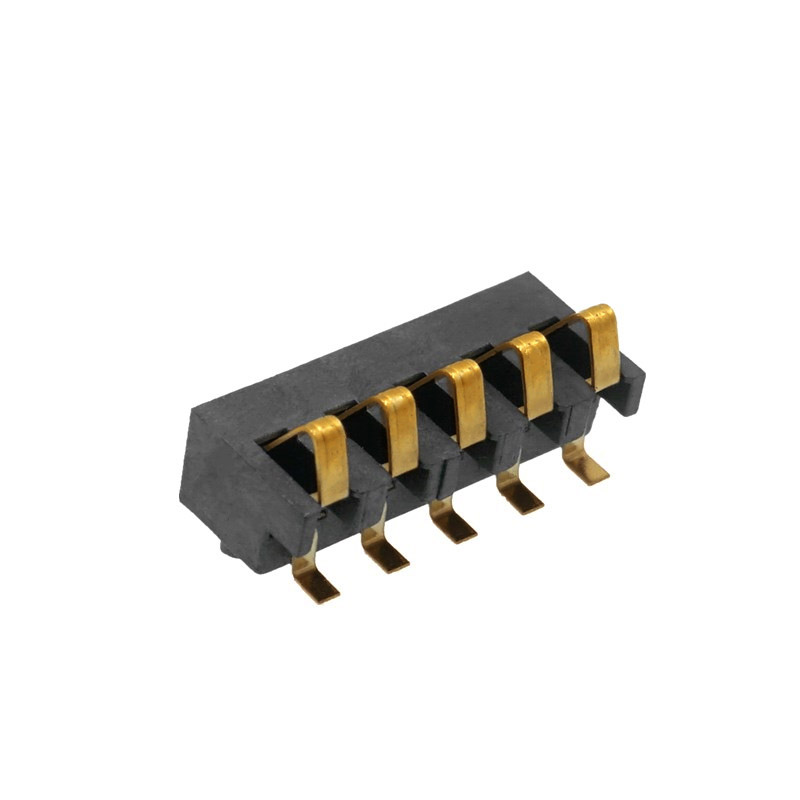

5PIN连接器 弹片式SMD贴片

  • 规格:L12.5*W5.3*H4.9
  • 型号:AUGO-BC-25-5P(3.0 3.5)
  • 包装:800PCS/盘
  • 寿命:10000cycles
产品特点:
1.塑胶告诉可灵活设计,1.7mm,2.0mm,2.4mm,3.0mm,3.5mm,4.0mm,
   可满足不同产品设计需要;
2.PIN位有3至6位可供选择;
2.弹片式设计,接触点镀金3唛,SMD贴片式,间距2.5mm,适用于智能手持设备。

详细参数

技术参数:
接触电阻:100mΩ Max
绝缘阻抗:100MΩ Min AC500V(50~60Hz)1Minute
工作温度:-25℃~85℃
工作寿命:5000cycles

额定负荷:2.0A 12V DC
可 焊 性:245℃±5℃ 3S±1S
耐焊接热:260℃±5℃ 3S±1S

使用范围扫描仪、对讲机、手机等各类手持终端

注意事项:
手工焊接:使用30W烙铁,烙铁尖端温度不超过350℃,焊接时间3S。
波峰焊/回流焊:峰值温度不超过260℃,焊接时间不超过5S。(焊接温度曲线参考如下)

弹片电池座焊接温度曲线



尺寸图纸

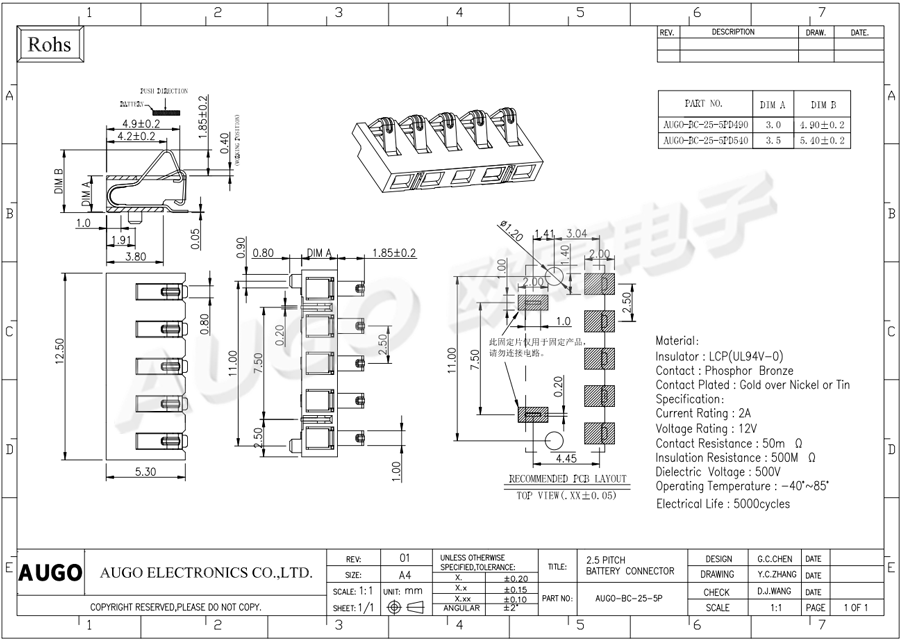

5PIN连接器尺寸图

欧高优势

应用领域
