正压弹片电池座

主页 > 产品中心 > 电池连接器 > 正压弹片电池座 >

AUGO

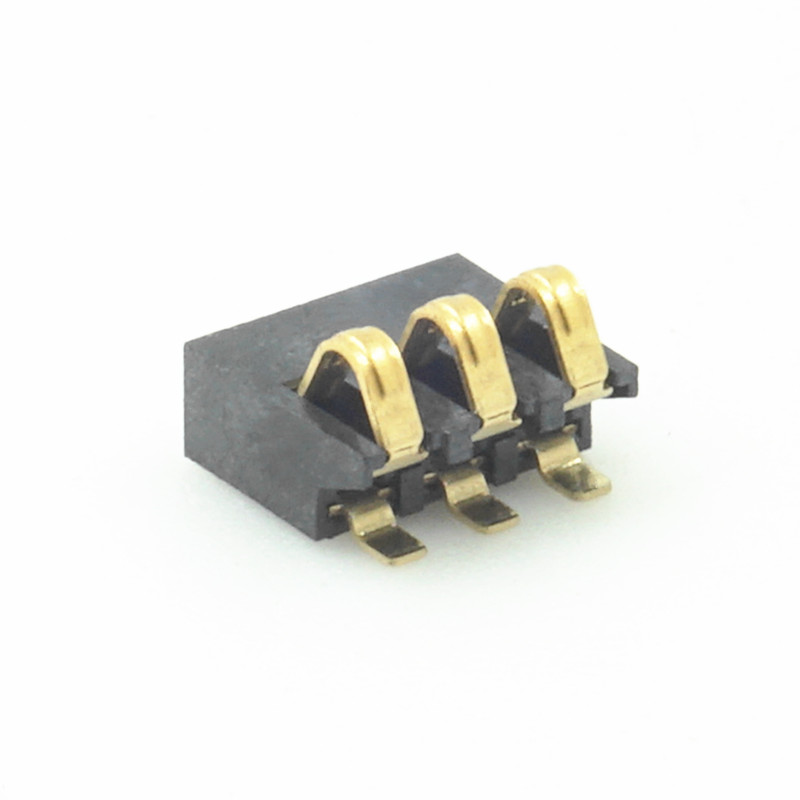

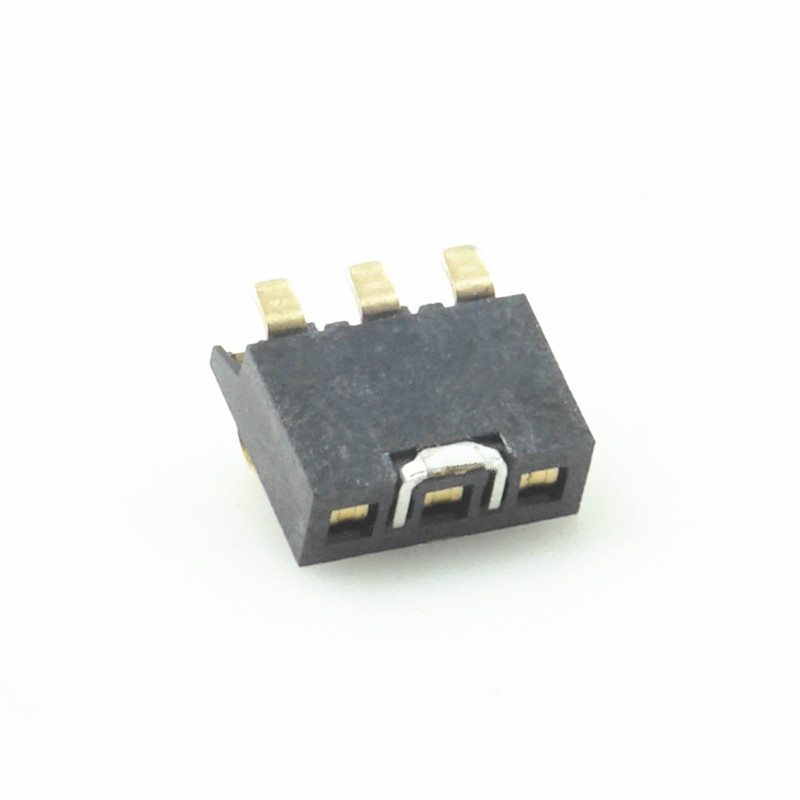

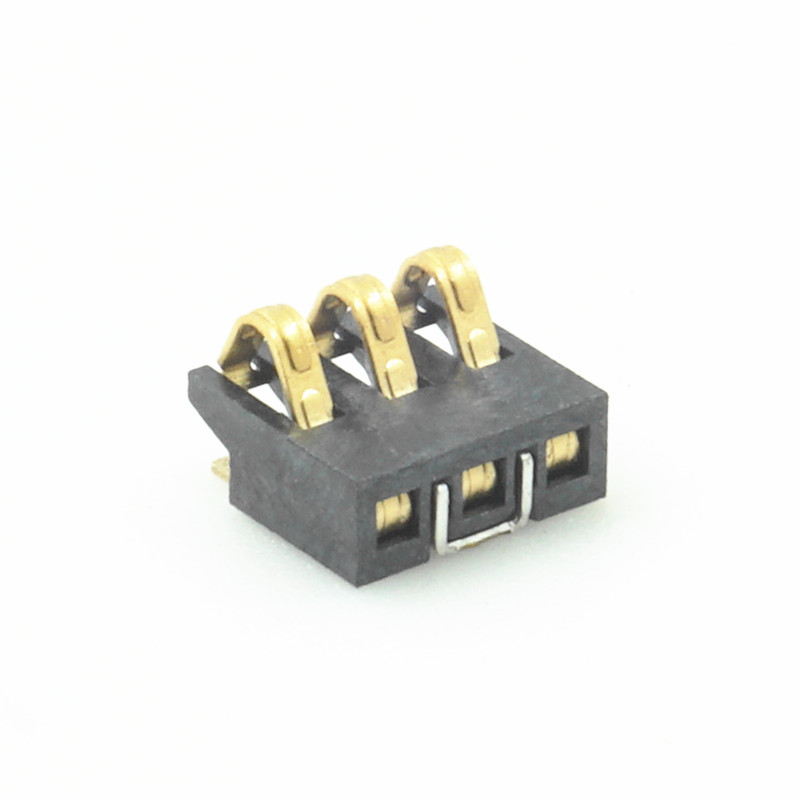

1.6mm间距电池座 3-10P 高度3.1mm SMD贴片

  • 规格:W4.3*H3.1
  • 型号:AUGO-BC-16H310
  • 包装:盘装
  • 寿命:5000cycles
1.6mm间距电池座,高度3.1mm,SMD贴片,正压式,3-10P可供设计选型

详细参数

技术参数:
额定负荷:1A 12V DC
接触电阻:50mΩ Max
绝缘阻抗:100MΩ Min AC500V(50~60Hz)1Minute
工作温度:-55℃~105℃
工作寿命:5000cycles
可 焊 性:245℃±5℃ 3S±1S
耐焊接热:260℃±5℃ 3S±1S

使用范围扫描仪、对讲机、手机等各类手持终端

注意事项:
手工焊接:使用30W烙铁,烙铁尖端温度不超过350℃,焊接时间3S。
波峰焊/回流焊:峰值温度不超过260℃,焊接时间不超过5S。(焊接温度曲线参考如下)

弹片电池座焊接温度曲线

尺寸图纸

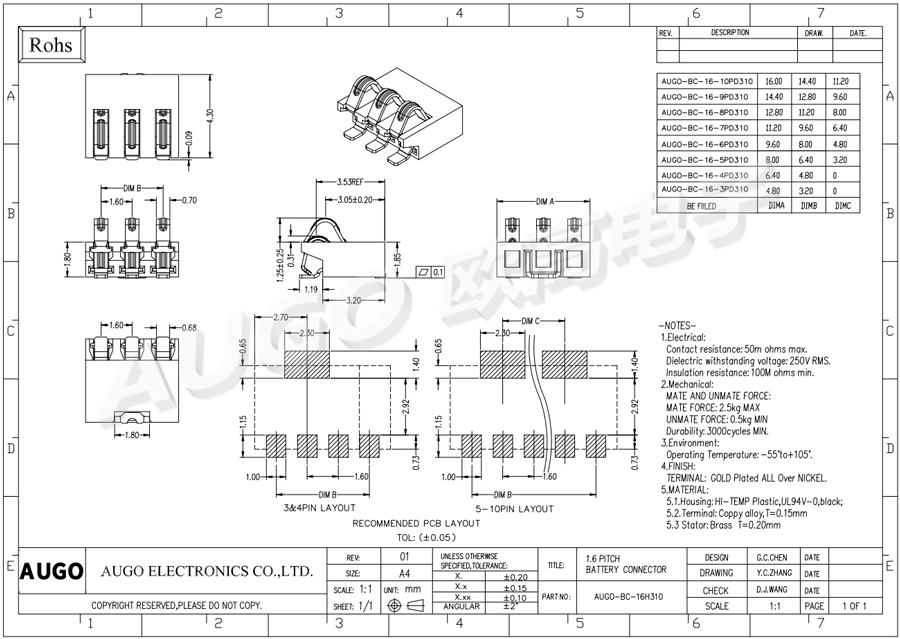

1.6间距3.1H电池座尺寸图
