AUGO

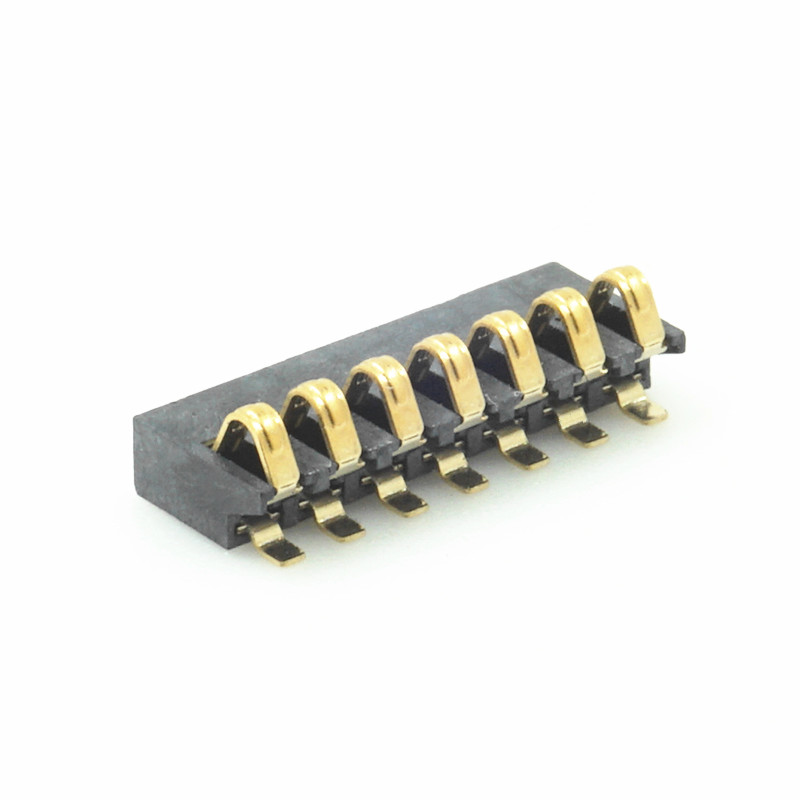

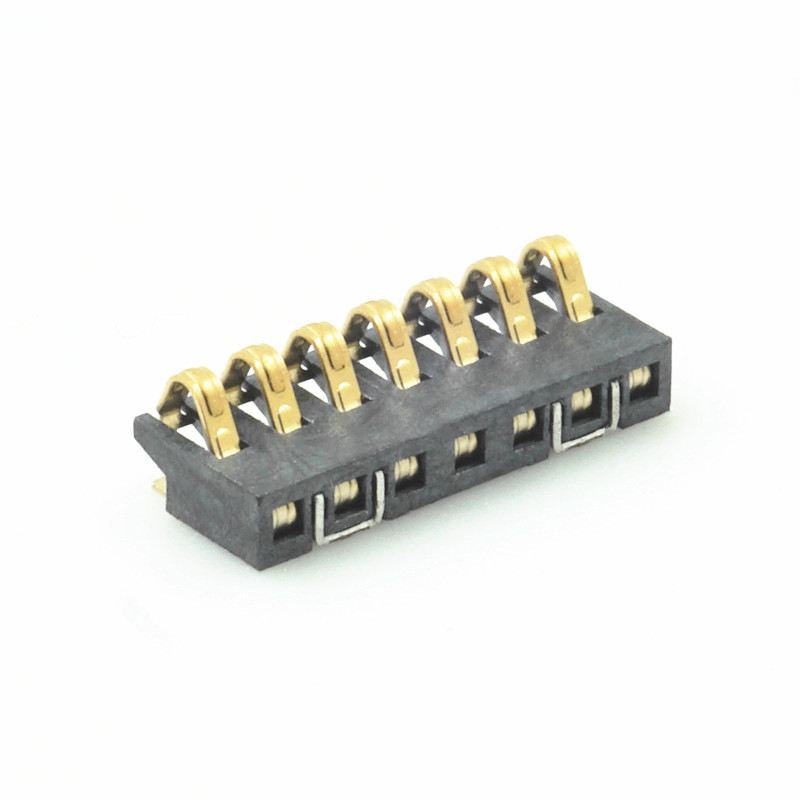

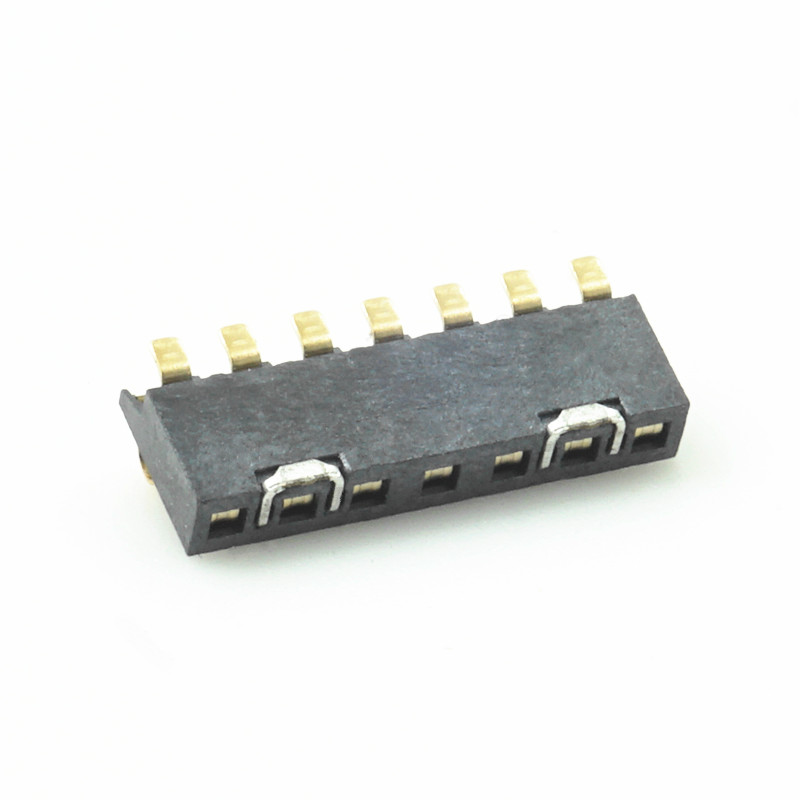

1.6间距7P电池座 高度3.1 SMD贴片 扫描仪电池座

  • 规格:L11.2*W4.3*H3.1
  • 型号:AUGO-BC-16-7PD310
  • 包装:盘装
  • 寿命:5000cycles
7PIN1.6间距电池座,高度3.1mm,SMD贴片,采用进口原材料

详细参数

技术参数:
额定负荷:1A 12V DC
接触电阻:50mΩ Max
绝缘阻抗:100MΩ Min AC500V(50~60Hz)1Minute
工作温度:-55℃~105℃
工作寿命:5000cycles
可 焊 性:245℃±5℃ 3S±1S
耐焊接热:260℃±5℃ 3S±1S

使用范围扫描仪、对讲机、手机等各类手持终端

注意事项:
手工焊接:使用30W烙铁,烙铁尖端温度不超过350℃,焊接时间3S。
波峰焊/回流焊:峰值温度不超过260℃,焊接时间不超过5S。(焊接温度曲线参考如下)

弹片电池座焊接温度曲线

尺寸图纸

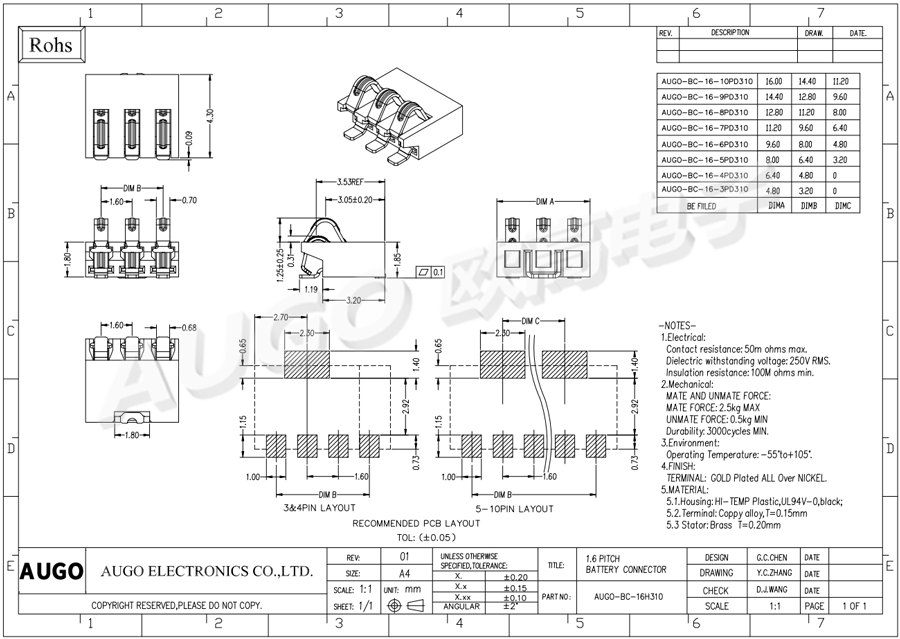

7PIN小型电池座尺寸图
